보차도 포장용과 건축용으로 사용하기 위한 자연석 판석 규격서

오늘은 보차도 포장용과 건축용으로 사용하기 위한 자연석 판석 규격서대해서 알아 보겠습니다. 본 규격서와 관련하여 천연산 석재를 가공한 판석에 대하여 규정한다. 다만 천연 슬레이트는 제외한다. 이 규격서에서 정하지 아니한 사항에 대해서는 한국산업표준이나 단체표준에 의하며 그 외 사항은 일반 상관례에 의한다.





1. 적용범위

이 규격은 보차도 포장용과 건축용으로 사용하기 위하여 천연산 석재를 가공한 판석에 대하여 규정한다. 다만 천연 슬레이트는 제외한다.

이 규격서에서 정하지 아니한 사항에 대해서는 한국산업표준이나 단체표준에 의하며 그 외 사항은 일반 상관례에 의한다.



2. 적용자료 및 문서

다음 표준은 이 규격에 인용됨으로써 이 규격의 일부를 구성한다. 이러한 인용 표준은 그 최신판을 적용한다.

KS F 2530 석재

KS F 2530-1 보차도 포장용 판석

KS F 2518 석재의 흡수율 및 비중시험 방법

KS F 2519 석재의 압축 강도 시험 방법

KS F 2375 노면의 미끄럼 저항성 시험방법

SPS-KNIC F 0004-0694 자연석판석 단체표준



3. 인도조건

계약물품의 인도조건은 납품장소 차상도로 한다. 그러나 육상 운송이 불가능한 도서

지역의 경우 수요기관에서 지정하는 부두 차상도로 하되, 해상과 도서지역안의 운송에

따른 비용 등은 수요기관이 별도로 지급하여야 한다.

(단, 제주지역업체의 인도조건은 생산공장 상차도로 한다.)



4 필요조건

4.1 재료

1) 판석은 천연산 원석을 사용하여 제조해야 한다.





4.2 모양 및 크기

1) 자연석 판석의 계약범위는 평면의 직사각형 및 정사각형을 대상으로 한다.

다만, 굴림판석 및 부정형 판석은 예외로 한다.

2) 석재의 크기(가로*세로)는 수요기관의 요구에 따라 제작한다.

다만, 석재의 크기는 가로 또는 세로 중 어느 한쪽의 길이를 보차도 포장용은 450 mm 이하, 건축용은 600 mm 이하로 한정한다.



(예시)   ① 보차도용(가로 세로): 400*400(가능), 600*400(가능), 700*650(불가), 500*500(불가)             ② 건축용(가로 세로): 600*600(가능), 600*800(가능), 700*800(불가), 800*900(불가)

3) 자연석 판석의 모양, 치수는 그림1 및 표1과 같으며, 부정형 판석과 굴림판석은

수요기관 및 계약자간 협의에 따른다.

4) 표면마감에 따른 구분 중 굴림판석 및 혹두기의 치수 허용차는 예외로 하고,

부정형 판석의 경우 두께허용차만 적용한다.

5) 치수 허용차는 가로, 세로는 ±2㎜이내, 두께는 ±3㎜ 이내로 한다.

6) 부정형 판석은 가로 및 세로의 치수와 형태가 정해지지 않은 판석으로 가로 또는 세로의 길이가 최소 200 mm~최대 500 mm 이내에서 수요기관과 계약자간의 협의에 따라 크기를 조정할 수 있다.



【 표1. 자연석 판석의 두께 】



용도	호 칭	두 께		용도	호 칭	두 께
건축용	T10	10 mm		보차도 포장용	T30	30 mm
					T40	40 mm
	T25	25 mm
					T50	50 mm
	T30	30 mm
					T60	60 mm
					T70	70 mm
	T40	40 mm
					T80	80 mm
	T50	50 mm
					T100	100 mm
					T150	150 mm
	T80	80 mm
					T200	200 mm
	T100	100 mm
					T300	300 mm

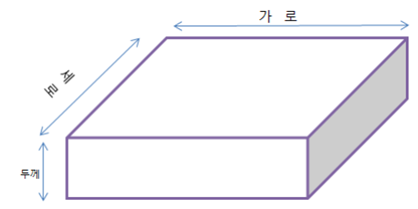

그림1. 자연석 판석의 모양



혹두기	부정형 판석	굴림판석
그림2. 부정형 판석 등의 모양(예시)



4.3 분류

자연석 판석은 용도, 원석 산지, 판석의 두께, 표면마감 방법에 따라 아래와 같이 규격을 구분한다.



4.3.1 용도에 따른 구분

1) 보차도 포장용 판석 : 보도, 차도, 광장 또는 주차장 등의 포장에 사용되는 판석

2) 건축용 판석 : 건축물의 내 · 외장재로 사용되는 판석



4.3.2 원석산지 및 색상에 따른 구분

색 상	원석산지	비고
회백색류	가평석, 포천석, 거창석, 익산석 등
검회색류	고흥석, 도림석 등
담홍색류	상주석, 장흥석, 운천석 등
흑색류	마천석, 보령석, 제주현무석 등
녹색류	보성그린석 등



4.3.3 표면마감에 따른 구분



호 칭	해당 표면마감 처리방법	비 고(유사호칭)
잔(도두락)다듬	기계 등을 이용하여 쪼는 방법으로 거칠게 마감처리	거친잔다듬, 거친도두락다듬, 고운잔다듬, 고운도두락다듬 포함
줄다듬	로라톱을 이용하여 줄을 만드는 방법으로 거칠게 마감처리
버너	표면에 열을 가해 돌이 튀게 하는 방법으로 마감처리
연마	그라인더에 물갈기용 연마돌을 부착하여, 물을 뿌리면서 연마하는 방법으로 광이 나게 마감처리	물갈기, 수마, 무광연마 포함
혹두기	석재를 쪼개서 표면에 혹(돌기)이 형성되게 마감처리
굴림판석	굴림통에 사괴석을 넣고 회전시켜 모서리 등이 마모되게 마감처리

※ 줄다듬의 경우 건축용, 보차도용 각각 두께 30mm, 100mm만 계약 가능하고, 연마의 경우 보차도포장용은 계약불가능하고 건축용만 계약가능 함.



4.4 제조 및 가공



4.4.1 제조방법

1) 형상과 규격에 맞도록 기계켜기한 후 자국 및 결점이 있을 때 이를 없애고

마감처리 한다.

2) 시공한 후 연결되는 석재와의 이음부분 틈새 간격이 일정하도록 부착면과 노출면에 대하여 켜기 부분이 직각 되어야 한다. 단, 표면마감에 따른 구분 중 부정형 판석과 굴림 판석은 예외로 한다.

3) 표면마감은 노출면(윗면 등)을 표면마감 처리방법에 따라 마감한다.



4.4.2 추가가공

건축용 판석을 구매함에 있어 추가가공이 필요한 경우 수요기관은 아래의 옵션

상품을 납품요구 해야 한다. (단, 옵션상품만을 별도로 구매할 수 없음)



1) 두께면 연마: 두께면이 노출될 경우 색상 일체감을 위하여 표면(윗면)과 같이 연마가공

2) ㄷ자형 홈파기: 건물 창대석 등의 밑면에 (10 * 10) mm 크기의 ㄷ자형 홈을 파서 빗물이 건물로 스며드는 것을 방지

3) 미끄럼방지 줄눈파기: 건물 계단 등에 (5 * 5) mm 크기의 미끄럼방지 줄눈(논스림홈)을 10 mm 간격으로 3줄을 파서 가공

4) ㄴ자형 홈파기: 건물 외벽 등의 판석 연결부분을 ㄴ자형 홈파기 가공

5) V자형 가공: 건물 외벽 또는 바닥의 판석 연결부분을 V자형으로 가공



두께면 연마	ㄷ자형 홈파기	미끄럼방지 줄눈파기	ㄴ자형 홈파기	V자형 가공



【 표2. 자연석 옵션상품(추가가공) 】



물품식별번호	규격명	비고
22869386	자연석판석, 두께면연마가공, t25mm
22869387	자연석판석, 두께면연마가공, t30mm
22869388	자연석판석, 두께면연마가공, t40mm
22869389	자연석판석, 두께면연마가공, t50mm
22869390	자연석판석, 두께면연마가공, t80mm
22869391	자연석판석, 두께면연마가공, t100mm
22646556	자연석판석, ㄷ자형홈파기가공
22646557	자연석판석, 미끄럼방지줄눈파기가공
22646558	자연석판석, ㄴ자형홈파기가공
22646559	자연석판석, V자형가공



4.5 품질 및 시험기준



KS F 2530에 따라 보차도 포장용 판석은 2등품 이상, 건축용 판석은 1등품 이상으로 다음 기준에 적합하여야 한다.



시험항목	품질기준	시험방법
압축강도 MPa(=N/ )	80.0 MPa 이상 (*제주현무석: 60.0 MPa 이상)	KS F 2519
휨강도MPa(=N/ )	5.0 MPa 이상	KS F 2530-1
흡수율	3 % 미만	KS F 2518
미끄럼저항지수	40 BPN 이상	KS F 2375
치수 허용차	가로, 세로: ± 2 ㎜이내 두께: ± 3 ㎜이내	치수 허용차 (굴림판석, 혹두기는 예외)

※제주현무석의 경우 압축강도는 60.0 MPa(=N/ mm2)이상을 적용한다.



4.6 기타 사항

1) 자연석 판석의 겉모양은 균일하고, 구부러짐, 균열, 썩음, 빠진 조각, 오목 등이 사용에 지장이 있을 정도가 되어서는 안 된다.

2) 기타 함유물로 인하여 설치 후 본래의 형태나 색상의 변화가 없어야 한다.

3) 치수의 부정확, 제품의 결점(KS F 2530에 의한 결점) 등이 사용에 지장이 있을 정도가 되어서는 안 된다.

4) 수량의 단위가 m2일 경우에는 줄눈을 포함한다.

5) 부정형 판석의 수량은 파렛트에 적재된 면적(m2)으로 계산한다.





반응형



5. 검사 및 시험



5.1 검사

5.1.1 시료의 크기 및 채취방법

조달청 1회 납품량을 1 lot로 하여 시료를 무작위로 채취하여 ‘4.5 품질 및 시험기준’의 규정에 적합하면 그 시료가 대표하는 로트전부를 합격으로 한다.



5.1.2 검사방법

1) 검사는 겉모양, 치수, 압축강도, 휨강도, 흡수율, 미끄럼저항지수에 대해 실시한다.

2) 압축강도 검사는 건축용 판석에 적용하고 휨강도 검사는 보차도 포장용 판석에 적용하되, 시료의 길이가 지간과 시료두께를 합한 치수보다 적어 휨강도 시험이 불가능한 경우 압축강도 시험을 실시한다.

3) 미끄럼저항지수 검사는 보차도 포장용 판석 중 잔(도두락)다듬, 줄다듬, 버너로 표면마감된 제품에만 적용한다.



5.2 시험방법

시험항목 및 품질기준, 시험방법은 “4.5 품질 및 시험기준”에 따른다



6. 포장 및 표시



6.1 포장에는 다음 사항을 표시해야 한다.

1) 판석의 종류 및 호칭

2) 제조 공장명

3) 원석 산지



6.2 납품서에는 다음 사항을 표시해야 한다.

1) 판석의 종류 및 호칭

2) 제조 공장명

3) 원석 산지



7. 기타 참고사항



7.1 원산지 증명서(붙임 서식1 사용)

계약자는 납품한 물품의 검사를 요청할 때에 원산지 증명서(원석산지 확약서)를 수요기관 검사담당자에게 제출하여야 한다.



7.2 1회 최대납품요구 수량

1회 최소 납품요구수량은 규격에 상관없이 300m2이상으로 하되, 그 이하일

경우에는 생산공장 상차도로 한다.
